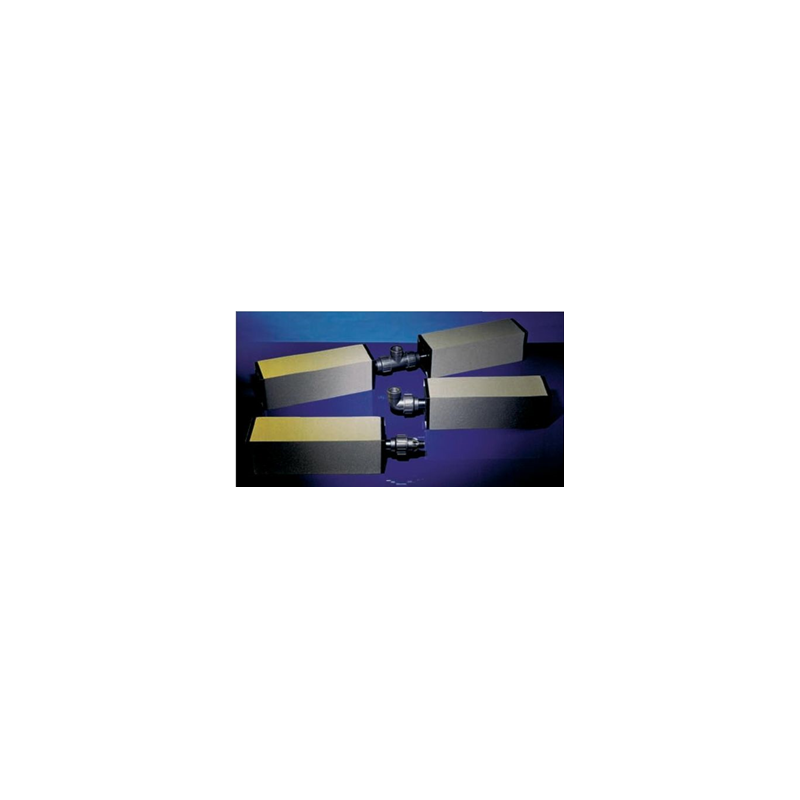

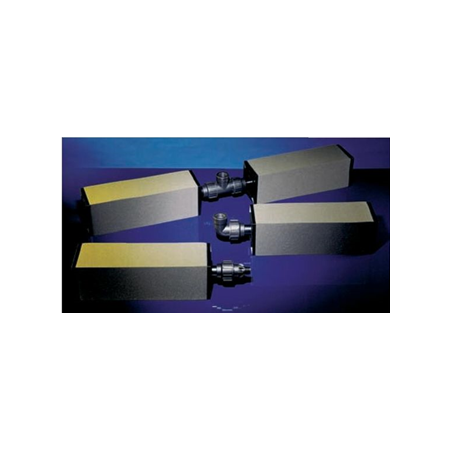

Ossigenatori serie 4700 - FLYGT 4703 - FLYGT 4704 - FLYGT 4705

Il blocco di ossigenazione serie 4700 è costituito da un diffusore in poliuretano espanso ad alta densità con tubo distributore e flangette di contenimento in materiale sintetico “Sinkral”. Il singolo blocco può essere collegato a raccordi filettati a compressione in polipropilene. L’aria dal raccordo filettato si distribuisce uniformemente lungo il tubo centrale fuoriuscendo dal basso e si frantuma durante il passaggio attraverso i pori del blocco in poliuretano in bolle di diametro tra 2 e 6 mm. La risalita delle bollicine consente un’ottima ossigenazione del liquido. Gli ossigenatori serie 4700 sono adatti per quei liquami che abbiano subito prima opportuni trattamenti meccanici e di sedimentazione primaria. Prevedono una portata nominale di 8 m3/h d’aria, ma possono essere usati anche con portate comprese tra 5 e 12 m3/h d’aria. Per il dimensionamento delle tubazioni di mandata dell’aria si raccomandano velocità di 14 m/s nei tubi di distribuzione orizzontali, e di 10 m/s nei tubi verticali. La migliore resa dell’ossigenazione si ha a profondità tra 1,20 e 6 m; la profondità massima è di 12 m. Le perdite di pressione sono molto basse: ciò determina una effettiva economia di gestione. L’ossigenatore serie 4700 deve essere montato a 8-10 cm dal fondo vasca per evitare ristagno di fanghi nella zona sottostante. Montare il diffusore orizzontalmente con tolleranza di 5 mm fra le estremità, per portata pari o superiore a quella nominale. Per portata inferiore a quella nominale ridurre la tolleranza a 2,5 mm. Per diffusori montati in batteria sul medesimo tubo, il dislivello tollerato, rispetto al piano orizzontale, fra il primo e l’ultimo diffusore, è il seguente: - per portate ≤ 8 m3/h: 5 mm; - per portate > 8 m3/h: 10 mm. Il tubo di distribuzione d’aria deve essere provvisto di un sistema di scarico per l’acqua di condensa nel punto più basso. Si consiglia che ciascun tubo di mandata a servizio di una batteria di ossigenatori sia provvisto di valvola di regolazione. Per impianti di trattamento funzionanti a cicli la mandata dei compressori deve essere provvista di valvola di ritengo a chiusura rapida per evitare che il ritorno dell’acqua nei tubi trascini particelle colloidali nel materiale espanso. Anche in questi impianti è preferibile che avviamenti e arresti siano ridotti al minimo. La vita dell’ossigenatore dipende dalla frequenza di queste sollecitazioni. Tollerati 10-15 avviamenti/giorno, senza sensibili riduzioni di durata. Non è necessaria alcuna manutenzione.

Montaggio facile e veloce

II raccordi a compressione ed i blocchi porosi vengono forniti staccati. Ciò consente di montare sul collettore o sulla singola calata di alimentazione il solo raccordo e di fissare i blocchi in un secondo tempo, al momento più opportuno. Non occorrono raccordi a tre pezzi, né particolari precauzioni: il montaggio dei blocchi si effettua in pochi secondi stringendo a mano il dado di compressione.

Costi di manutenzione ridotti

L’elasticità del materiale poroso, soggetto a contrazioni ed espansioni continue, causate dal passaggio dell’aria, esercita un’ azione autopulente che permette di ridurre i costi di manutenzione. La velocità e semplicità con cui i segmenti porosi possono essere smontati e rimontati consente una drastica riduzione dei tempi di intervento per sostituzione e quindi dei tempi di fermata dell’impianto.

MODELLI:

- 4703 Ø 1” GAS F 84 84 ~ 1020 125 2 blocchi sono collegati ad un raccordo a “T” con attacco da 1” gas femmina. È fornito in kit di montaggio composto da 2 blocchi e T centrale smontato

- 4704 Ø 1” GAS F 53 85 533 125 1 blocco è collegato ad un raccordo a gomito con attacco da 1” gas femmina ed è adatto per piccole vasche di aerazione di impianti prefabbricati o per impianti di aerazione a spirale o a spirale stretta con tubo di alimentazione sul fondo vasca.

- 4705 Ø 3/4” GAS M 525 125 1 blocco è collegato ad un raccordo diritto con attacco da 3/4” gas maschio ed è adatto per impianti con tubi di alimentazione sul fondo vasca.
