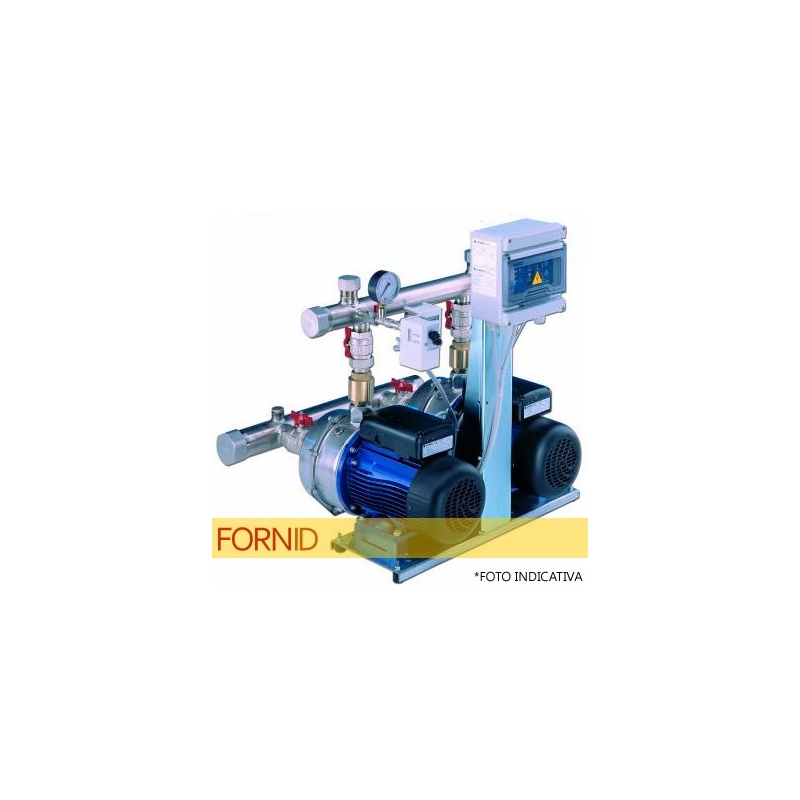

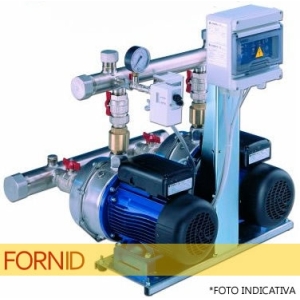

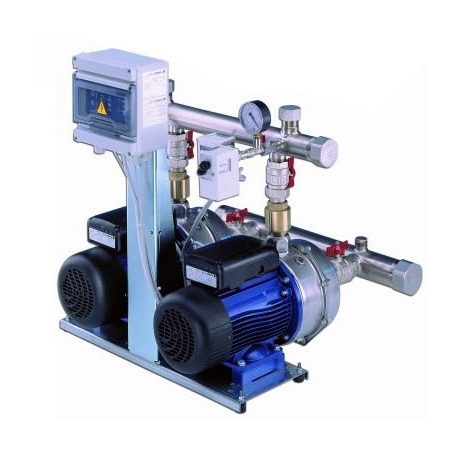

Lowara GXS20 / BGM - Gruppo pressione - Pompe autoadescanti

Il gruppo di pressione GXS20/BGM è costituito da un sistema completo di nr. 2 elettropompe serie BGM, pompa centrifuga orizzontale monogirante autoadescante, con corpo e girante in acciaio inox.

Motore: accoppiamento motore-pompa tipo monoblocco con girante calettata direttamente sulla sporgenza albero motore.

Equipaggiata con sistema di eiettore incorporato che assicura l'adescamento anche in caso di gas disciolti in acqua, monta motori con potenza da 0.37 kW a 1.1 kW.

Temperatura del liquido pompato: da -10°C a +40°C

Il gruppo comprende

• due elettropompe
• quadro elettrico
• basamento
• staffa portaquadro
• collettori di aspirazione e mandata
• pressostati
• manometro
• valvole ritegno lato mandata

A seconda delle esigenze di prevalenza e portata è possibile scegliere l'accoppiamento con:

Componenti principali GXS20 Lowara

L’impianto è dotato di un collettore d’aspirazione realizzato in acciaio inox AISI 304. Sia le estremità che l’attacco sono filettati.

Le valvole principali d’intercettazione sul GXS20 sono situate in aspirazione e mandata di ciascuna pompa. Sono del tipo a sfera e sono provviste di attacco filettato. Sono installati due presso stati di controllo ed un manometro entrambi collocati sulla parte di mandata del gruppo di pressione.

In particolare, il collettore di mandata, in acciaio inox AISI 304 e con estremità filettate, è dotato di attacchi filettati del tipo R1" con connesse calotte in modo da poter installare dei vasi a membrana (24 o 20 litri).

La valvola di ritegno è collocata sulla parte di mandata di ogni pompa.  La tipologia è quella a molla ed è dotata di attacco filettato. In caso di autoclavi a cuscino d’aria, sono inserite sul lato d’aspirazione ed il gruppo è munito di una presa per alimentatore d’aria per tubo flessibile filettato G 1/2“.

La raccorderia è realizzata in ottone nichelato, acciaio zincato o acciaio inossidabile in base alla versione.

Lowara GXS20: il quadro elettrico di comando

Il gruppo è dotato di un quadro elettrico che consente di gestire e proteggere massimo due pompe monofasi. Realizzato in policarbonato,  garantisce un livello di protezione IP55.

La tensione standard di alimentazione è 1x230Vca +/-10%, 50/60Hz. E’ dotato di un processore che segnala (mediante opportuni leds) anomalie o l’assenza di acqua quando la pompa è operativa.

Il pannello di controllo permette di scegliere la modalità automatica o manuale; di disattivare la funzione di inversione ciclica (inversione delle pompe ad ogni avvio e arresto).

Dotato di temporizzatori regolabili di ritardo sull’intervento della protezione in caso di assenza di acqua e di aumento del funzionamento per ciascuna pompa.

Sistema di protezione in assenza di acqua (a scelta tra galleggiante, pressostato di minima pressione, contatto esterno o, in alternativa sonde ad elettrodi con regolazione della sensibilità)
