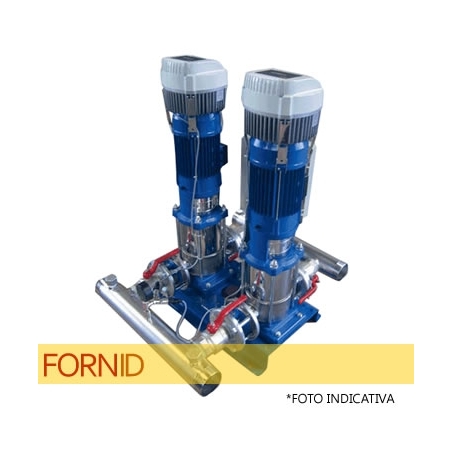

Lowara GXS20 / 3SV06 - Gruppo pressione 0.55kW

Il gruppo di pressione monta due pompe 3SV06, elettropompe verticali multistadio, con giranti, diffusori e camicia esterna interamente in acciaio inossidabile, con corpo pompa e testata superiore in ghisa. Potenza di 0.55 kW e 0.75 HP ognuna.

Nella seguente tabella sono riportate le prestazioni idrauliche di ciascuna pompa del gruppo:

Il gruppo comprende

• due elettropompe
• quadro elettrico con cassa in plastica
• basamento
• staffa portaquadro
• collettori di aspirazione e mandata
• pressostati
• manometro
• valvole ritegno lato mandata

Componenti principali:

Il gruppo è dotato di una valvola di ritegno posta nella parte di mandata (su entrambe le pompe), del tipo a molla e con attacco filettato. Le valvole principali d’intercettazione sono invece collocate in aspirazione e mandata su ogni pompa. La tipologia è di quelle a sfera con attacco filettato.

L’impianto è provvisto di un collettore d’aspirazione realizzato in acciaio inox AISI 304. Sia le estremità che l’attacco sono filettati.

Inoltre, il collettore di mandata, in acciaio inox AISI 304 e con estremità filettate, è dotato di attacchi filettati del tipo R1" con connesse calotte in modo da poter installare dei vasi a membrana (24 o 20 litri).

La raccorderia è realizzata in ottone nichelato, acciaio zincato o acciaio inossidabile in base alla versione.

Quadro elettrico di comando

Il gruppo di pressione è comprensivo di un quadro elettrico che permette la gestione delle due elettropompe. Costituito da materiale di policarbonato,  garantisce un livello di protezione IP55.

La tensione standard di alimentazione è 1x230Vca +/-10%, 50/60Hz. Grazie ad un microprocessore interno, il Comando segnala (attraverso dei leds) guasti o la mancanza di acqua quando la pompa è operativa.

Il pannello di controllo permette di scegliere la modalità automatica o manuale; di disattivare la funzione di inversione ciclica (inversione delle pompe ad ogni avvio e arresto).

Dotato di temporizzatori regolabili di ritardo sull’intervento della protezione in caso di assenza di acqua e di aumento del funzionamento per ciascuna pompa.

Sistema di protezione in assenza di acqua (a scelta tra galleggiante, pressostato di minima pressione, contatto esterno o, in alternativa sonde ad elettrodi con regolazione della sensibilità)
