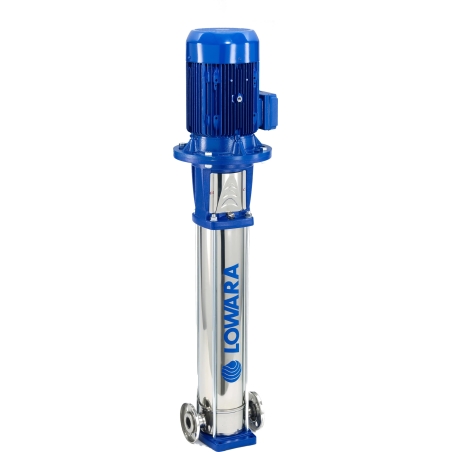

SV Lowara - Pompa verticale multistadio in linea

Pompe centrifughe verticali con bocche in linea ad alta efficienza in acciaio inossidabile. Consigliate per la movimentazione di acque anche con sostanze solide sospese in ambito industriale ed agricolo e per la pressurizzazione di impianti.

La pompa è equipaggiata con motore non autoadescante normalizzato.

Equipaggiata con giranti, diffusori e camicia esterna interamente in acciaio inossidabile e con corpo pompa e testata superiore in ghisa nella versione standard.

Il sistema di compensazione dei carichi assiali nelle pompe a maggior prevalenza consente la riduzione delle spinte assiali, e di conseguenza, permette l’impiego di motori standard normalizzati facilmente reperibili sul mercato.

I motori di superficie utilizzati da Lowara hanno valori di rendimento che cadono all’interno della fascia solitamente indicata come Efficienza IE2.

Ambiti di impiego

Trovano impiego nell'irrigazione e impianti di lavaggio e possono movimentare liquidi poco aggressivi, compresa acqua demineralizzata. Consigliata anche per l'industria agricola e farmaceutica.

Indicata per la pressurizzazione in edifici, hotels, complessi residenziali. Sono consigliate per stazioni di aumento della pressione, alimentazione di reti idriche e gruppi di pressione autonomi.

Impianti di lavaggio e pulizia (lavaggio pozzi e sgrassaggio di componenti meccanici, tunnel di lavaggio auto e autocarri, lavaggio circuiti dell’industria elettronica). Lavatrici commerciali e pompe per impianti antincendio.

Caratteristiche principali

• Pressione max: 16 bar
• collaudo secondo ISO 9906 allegato A
• Senso di rotazione orario guardando la pompa dall’alto verso il basso
• Idonea per acqua potabile (certifi cati WRAS ed ACS).

Flange

Possibilità di scelta tra le seguenti versioni:

• F: flange tonde, bocche di mandata e di aspirazione in linea, AISI 304.
• T: flange ovali, bocche di mandata e di aspirazione in linea, AISI 304.
• R: flange tonde, bocca di mandata sovrapposta a quella di aspirazione e orientabile in quattro posizioni, AISI 304.
• N: flange tonde, bocche di mandata e di aspirazione in linea, AISI 316.
• V: giunti Victaulic®, bocche di mandata e di aspirazione in linea, AISI 316.
• C: giunti Clamp (DIN 32676), bocche di mandata e di aspirazione in linea, AISI 316.
• K: giunti fi lettati, (DIN 11851), bocche di mandata e di aspirazione in linea, AISI 316


• L = Basso NPSH, fl ange tonde, PN 25 (versioni F, N)
• H = Alta temperatura, fl ange tonde, PN 25 (versioni F, N)
• D = Clean and Dry (versioni F, N, V, C, K)
• E = Passivata ed Elettro lucidata (versioni N, V, C, K)

Come leggere il codice

22 | SV | 10 | F | L | 110 | 4 | T

• 22 = Portata nominale m3/h
• SV = Numero serie
• 10 = Numero di giranti
• F = tipologia di flangia
• L = flangia
• 110 = Potenza nominale motore (kW x 10)
• 4 = Poli
• T = tensione linea (monofase o trifase)

1SV

Versioni monofase: 1SV02F003M, 1SV03F003M, 1SV04F003M, 1SV05F003M, 1SV06F003M, 1SV07F003M, 1SV08F005M, 1SV09F005M, 1SV10F005M, 1SV11F005M, 1SV12F007M, 1SV13F007M, 1SV15F007M, 1SV17F011M, 1SV19F011M, 1SV22F011M, 1SV25F015M, 1SV27F015M, 1SV30F015M, 1SV32F022M, 1SV34F022M, 1SV37F022M

Versioni trifase: 1SV02F003T, 1SV03F003T, 1SV04F003T, 1SV05F003T, 1SV06F003T, 1SV07F003T, 1SV08F005T, 1SV09F005T, 1SV10F005T, 1SV11F005T, 1SV12F007T/D, 1SV13F007T/D, 1SV15F007T/D, 1SV17F011T/D, 1SV19F011T/D, 1SV22F011T/D, 1SV25F015T/D, 1SV27F015T/D, 1SV30F015T/D, 1SV32F022T, 1SV34F022T, 1SV37F022T,

3SV

Versioni monofase: 3SV02F003M, 3SV03F003M, 3SV04F003M, 3SV05F005M, 3SV06F005M, 3SV07F007M, 3SV08F007M, 3SV09F011M, 3SV10F011M, 3SV11F011M, 3SV12F011M, 3SV13F015M, 3SV14F015M, 3SV16F015M, 3SV19F022M, 3SV21F022M, 3SV25F022M, 3SV23F022M,

Versioni trifase: 3SV03F003T, 3SV02F003T, 3SV04F003T, 3SV05F005T, 3SV06F005T, 3SV07F007T/D, 3SV08F007T/D, 3SV09F011T/D, 3SV10F011T/D, 3SV11F011T/D, 3SV12F011T/D, 3SV13F015T/D, 3SV14F015T/D, 3SV16F015T/D, 3SV19F022T, 3SV21F022T, 3SV23F022T, 3SV25F022T, 3SV27F030T, 3SV29F030T, 3SV31F030T, 3SV33F030T,

5SV

Versioni Monofase: 5SV02F003M, 5SV03F005M, 5SV04F005M, 5SV05F007M, 5SV06F011M, 5SV07F011M, 5SV08F011M, 5SV09F015M, 5SV10F015M, 5SV11F015M, 5SV12F022M, 5SV13F022M, 5SV14F022M, 5SV15F022M, 5SV16F022M,

Versioni Trifase:5SV02F003T, 5SV03F005T, 5SV04F005T, 5SV05F007T/D, 5SV06F011T/D, 5SV07F011T/D, 5SV08F011T/D, 5SV09F015T/D, 5SV10F015T/D, 5SV11F015T/D, 5SV12F022T, 5SV13F022T, 5SV14F022T, 5SV15F022T, 5SV16F022T, 5SV18F030T, 5SV21F030T, 5SV23F040T, 5SV25F040T, 5SV28F040T, 5SV30F055T, 5SV33F055T.

10SV

Versioni monofase: 10SV01F007M, 10SV02F007M, 10SV03F011M, 10SV04F015M, 10SV05F022M, 10SV06F022M,

Versioni trifase: 10SV01F007T/D, 10SV02F007T/D, 10SV03F011T/D, 10SV04F015T/D, 10SV05F022T, 10SV06F022T, 10SV07F030T, 10SV08F030T, 10SV09F040T, 10SV10F040T, 10SV11F040T, 10SV13F055T, 10SV15F055T, 10SV17F075T, 10SV18F075T, 10SV20F075T, 10SV21F110T.

15SV

Versioni monofase: 15SV01F011M, 15SV02F022M.

Versioni trifase: 15SV01F011T/D, 15SV02F022T, 15SV03F030T, 15SV04F040T, 15SV05F040T, 15SV06F055T, 15SV07F055T, 15SV08F075T, 15SV09F075T, 15SV10F110T, 15SV11F110T, 15SV13F110T, 15SV15F150T, 15SV17F150T.

22SV

Versioni monofase: 22SV01F011M, 22SV02F022M.

Versioni trifase: 22SV01F011T/D, 22SV02F022T, 22SV03F030T, 22SV04F040T, 22SV05F055T, 22SV06F075T, 22SV07F075T, 22SV08F110T, 22SV09F110T, 22SV10F110T, 22SV12F150T, 22SV14F150T, 22SV17F185T.

33SV

Versioni trifase: 33SV 1/1AG022T, 33SV 1 G030T, 33SV 2/2A G040T, 33SV 2/1A G040T, 33SV 2 G055T, 33SV 3/2A G055T, 33SV 3/1A G075T, 33SV 3 G075T, 33SV 4/2A G075T, 33SV 4/1A G110T, 33SV 4 G110T, 33SV 5/2A G110T, 33SV 5/1A G110T, 33SV 5 G150T, 33SV 6/2A G150T, 33SV 6/1A G150T, 33SV 6 G150T, 33SV 7/2A G150T, 33SV 7/1A G185T, 33SV 7 G185T, 33SV 8/2A G185T, 33SV 8/1A G185T, 33SV 8 G220T, 33SV 9/2A G220T, 33SV 9/1A G220T, 33SV 9 G220T, 33SV 10/2A G220T, 33SV 10/1A G300T, 33SV 10 G300T, 33SV 11/2A G300T, 33SV 11/1A G300T, 33SV 11 G300T, 33SV 12/2A G300T, 33SV 12/1A G300T, 33SV 12 G300T, 33SV 13/2A G300T, 33SV 13/1A G300T.

46SV

46SV 1/1AG030T, 46SV 1 G040T, 46SV 2/2A G055T, 46SV 2 G075T, 46SV 3/2A G110T, 46SV 3 G110T, 46SV 4/2A G150T, 46SV 4 G150T, 46SV 5/2A G185T, 46SV 5 G185T, 46SV 6/2A G220T, 46SV 6 G220T, 46SV 7/2A G300T, 46SV 7 G300T, 46SV 8/2A G300T, 46SV 8 G300T, 46SV 9/2A G300T, 46SV 9 G370T, 46SV 10/2A G370T, 46SV 10 G370T, 46SV 11/2A G450T, 46SV 11 G450T, 46SV 12/2A G450T, 46SV 12 G450T, 46SV 13/2A G450T.

46SV

66SV 1/1A G040T, 66SV 1 G055T, 66SV 2/2A G075T, 66SV 2/1A G110T, 66SV 2 G110T, 66SV 3/2A G150T, 66SV 3/1A G150T, 66SV 3 G185T, 66SV 4/2A G185T, 66SV 4/1A G220T, 66SV 4 G220T, 66SV 5/2A G300T, 66SV 5/1A G300T, 66SV 5 G300T, 66SV 6/2A G300T, 66SV 6/1A G300T, 66SV 6 G370T, 66SV 7/2A G370T, 66SV 7/1A G370T, 66SV 7 G450T, 66SV 8/2A G450T, 66SV 8/1A G450T, 66SV 8 G450T,

92SV

92SV 1/1A G055T, 92SV 1 G075T, 92SV 2/2A G110T, 92SV 2 G150T, 92SV 3/2A G185T, 92SV 3 G220T, 92SV 4/2A G300T, 92SV 4 G300T, 92SV 5/2A G370T, 92SV 5 G370T, 92SV 6/2A G450T, 92SV 6 G450T, 92SV 7/2A G450T.

125SV

125SV 1G075T, 125SV 2G150T, 125SV 3G220T, 125SV 4G300T, 125SV 5G370T, 125SV 6G450T, 125SV 7G550T, 125SV 8/2AG550T,
